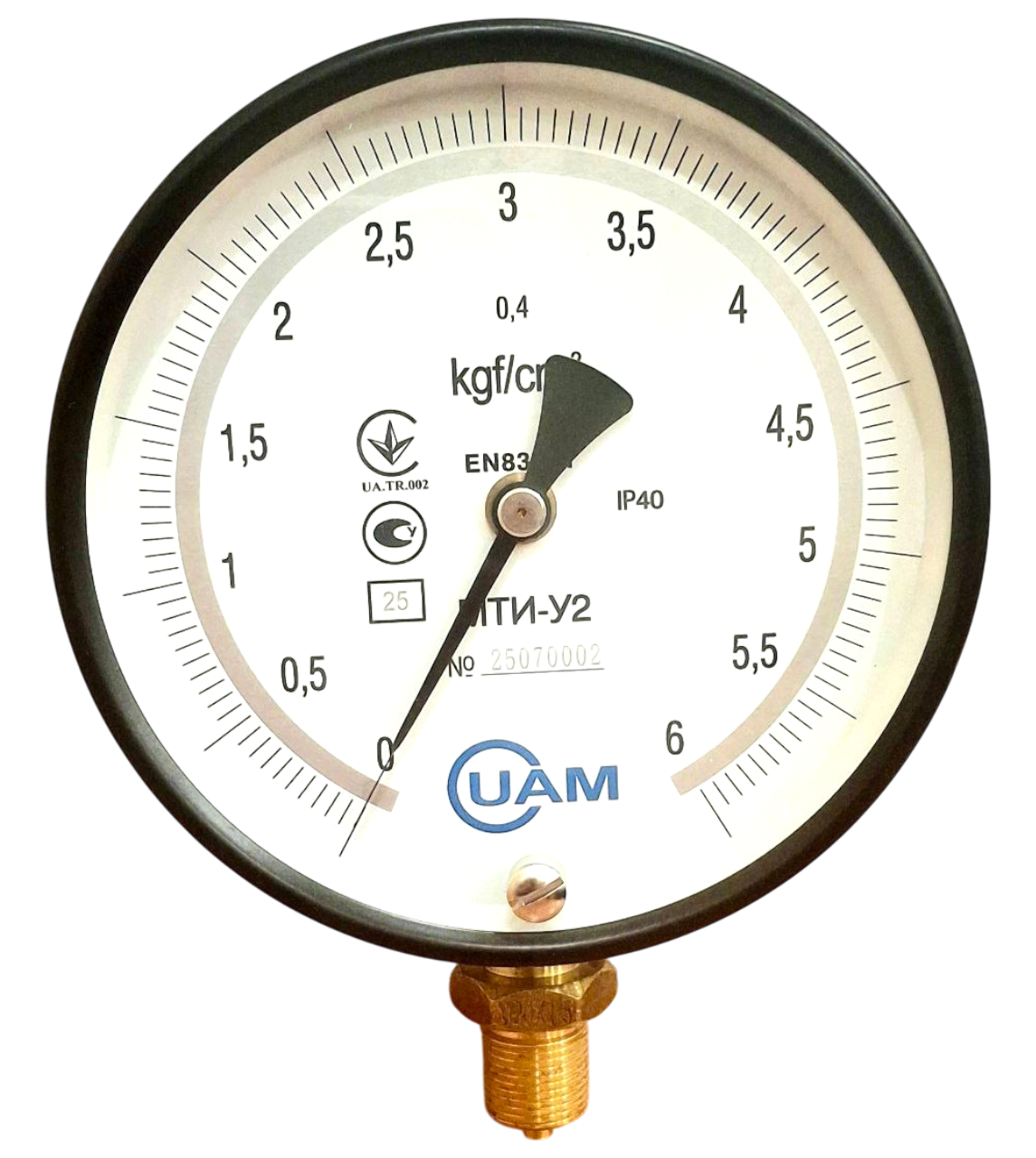

Манометр UAM МТИ-У2

4,081.09 6,240.00

Манометр МТИ-У2 предназначен для измерения избыточного давления, некристаллизующихся жидкостей, пара, газа, кислорода, ацетилена, хладонов.
Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам.
Для агрессивной среды применяется серия приборов из нержавеющей стали – группы: аммиачные; коррозионностойкие.
Манометр МТИ-У2 в стандартом исполнении изготовлен из следующих материалов: корпус – из стали, стекло – техническое, механизм и штуцер – латунный сплав.
Чувствительный элемент прибора – трубка Бурдона. Она и реагирует на изменение давления.

Скачать техническое описание манометра МТИ-У2

Манометр МТИ-У2 является полным аналогом манометров следующих производителей

  • МТИф производства «Физтех»
  • МПТИ производства «Манотомь»
  • МПТИ-М1 производства «Теплоконтроль»

Стоимость оценки соответствия спрашивать у менеджера

Описание

Характеристики МТИ-У2
Исполнение корпуса РШ, без фланца
Диаметр корпуса, мм 150
Резьба соединяющего штуцера М20х1,5
Класс точности 0,4; 0,6; 1,0
Степень защиты IP 40
Виброзащищенность по ГОСТ 12997-84 L3
Устойчивость к климатическим воздействиям по ГОСТ15150-69 У2, но от -50 до +60 °С для кл. точности 0,6; 1,0 и У3, но от -30 до +50 °С для кл. точности 0,4
Диапазон измеряемого давления, МПа От 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60
Материал корпуса Алюминиевый сплав
Штуцер, трубчатая пружина Латунь, бронза



Трибко-секторный механизм Бронза, латунь, нержавеющая сталь
Стекло Техническое
Средний срок службы изделия 12 лет
Гарантийный срок эксплуатации 1 год
Масса, не более 1,5 кг

МТИ-У2
Варианты исполнения:

  • Единицы измерения можно заказать в: кПа, кгс/см², бар;
  • С демпфером;
  • С осевым штуцером (ОШ);
  • С радиальным штуцером (РШ);
  • С передним фланцем;
  • С задним фланцем.

Аналоги по характеристикам: МТИф.

Детали

Розташування штуцеру

РШ

Різьба штуцеру

M20x1,5

Клас точності

0,4, 0,6, 1

Ступінь захисту

IP40

Виброзащищенность по ГОСТ 12997-84

1,3

Материал деталей контактирующих с измеряемой средой

Латунь, бронза

Матеріал корпусу

Алюмінієвий сплав

Стекло

Техническое

Устойчивость к климатическим воздействиям по ГОСТ15150-69

У2, но от -50 до +60 °C. (от -30 до +50 °C к.т. 0,4)

Max. межі тиску, МПа

від 0 до 0.06, від 0 до 0.1, від 0 до 0.16, від 0 до 0.25, від 0 до 0.4, від 0 до 0.6, від 0 до 1.0, від 0 до 1.6, від 0 до 10, від 0 до 100, від 0 до 16, від 0 до 2.5, від 0 до 25, від 0 до 4, від 0 до 40, від 0 до 6, від 0 до 60
