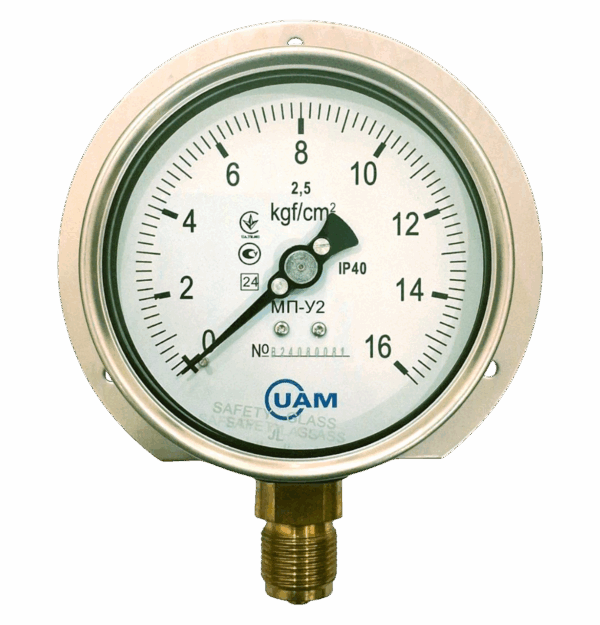

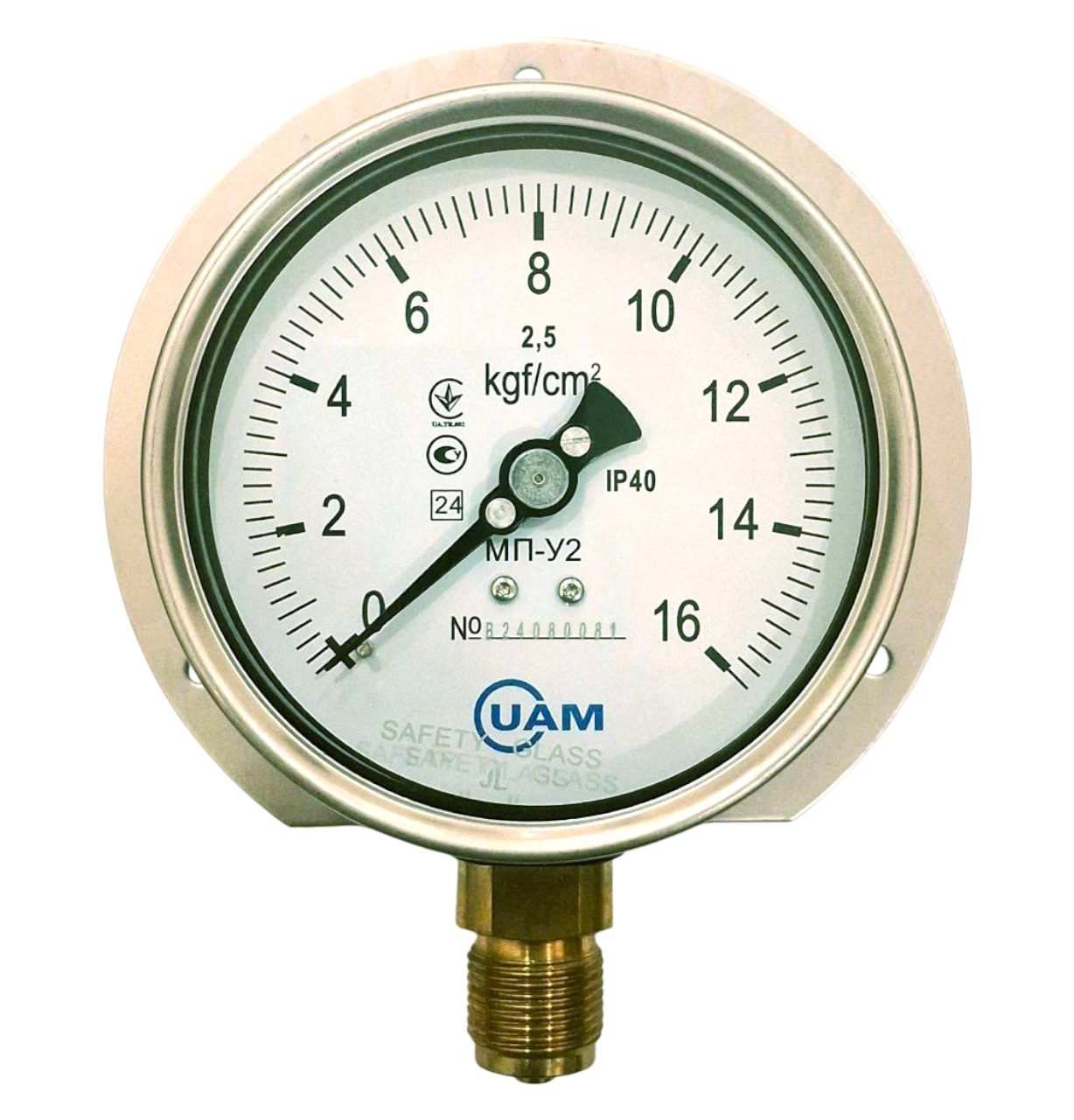

Манометр UAM МП-У2

Манометр МП-У2 предназначен для измерения избыточного давления, некристаллизующихся жидкостей, пара, газа, кислорода, ацетилена, хладонов.
Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам.
Для агрессивной среды применяется серия приборов из нержавеющей стали – группы: аммиачные; коррозионностойкие.
Манометр МП-У2 в стандартом исполнении изготовлен из следующих материалов: корпус – из нержавеющей стали, стекло – техническое, механизм и штуцер – латунный сплав.
Чувствительный элемент прибора – трубка Бурдона. Она и реагирует на изменение давления.

Скачать техническое описание манометр МП-У2

Манометр МП-У2 является полным аналогом манометров следующих производителей

  • МПф производства «Физтех»
  • МП производства «Манотомь»

Описание

Характеристики МП-У2
Базовое исполнение корпуса РШ, с фланцем
Диаметр корпуса, мм 100
Резьба соединяющего штуцера М20х1,5
Класс точности 1,5 (1,0)
Степень защиты IP 54
Виброзащищенность по ГОСТ 12997-84 N3
Устойчивость к климатическим воздействиям по ГОСТ15150-69 У2, но от -50 до +60 °С.
Диапазон измеряемого давления, МПа От 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6
Материал корпуса Нержавеющая сталь
Штуцер, трубчатая пружина Латунь, бронза
Трибко-секторный механизм Бронза
Стекло Техническое
Средний срок службы изделия 12 лет
Гарантийный срок эксплуатации 1 год
Масса, не более 0,6 кг

МП-У2
Варианты исполнения:

  • Единицы измерения можно заказать в: кПа, кгс/см², бар;
  • С демпфером;
  • С осевым штуцером (ОШ);
  • С радиальным штуцером (РШ);
  • С передним фланцем;
  • С задним фланцем.

Аналог по характеристикам: МП-УФ.

Детали

Розташування штуцеру

РШ
Діаметр корпусу, мм

100
Клас точності

1,5, 1
Різьба штуцеру

M20x1,5
Ступінь захисту

IP54
Виброзащищенность по ГОСТ 12997-84

1,3
Материал деталей контактирующих с измеряемой средой

Латунь, бронза
Стекло

Техническое
Устойчивость к климатическим воздействиям по ГОСТ15150-69

У2, но от -50 до +60 °C. (от -30 до +50 °C к.т. 0,4)
Max. межі тиску, МПа

від 0 до 0.06, від 0 до 0.1, від 0 до 0.16, від 0 до 0.25, від 0 до 0.4, від 0 до 0.6, від 0 до 1.0, від 0 до 1.6, від 0 до 10, від 0 до 100, від 0 до 16, від 0 до 160, від 0 до 2.5, від 0 до 25, від 0 до 4, від 0 до 40, від 0 до 6, від 0 до 60
Матеріал корпусу

Нержавіюча сталь
